冲击吸收和垂直变形复合式检测仪

T521-2型

   一、仪器介绍：

冲击吸收和垂直变形检测仪主要用于运动场地的冲击吸收和垂直变形性能测试。仪器重锤模拟人体作用效果冲击运动场地，通过计算机计算出测试结果。

本仪器试验能力强、移动灵巧方便，便于各种环境下的测试。试验精度高，数据重复性好。

  二、仪器特点：

1、试验能力强：满足国内外多项运动场地检测试验标准中“冲击吸收/垂直变形”检测方法要求；

2、适应环境能力强：仪器移动灵巧方便，便于各种环境下的试验；

3、仪器主机结构采用一体式设计，冲击吸收与垂直变形试验需更换试验弹簧；

4、精度高、数据重复性好：采用知名品牌高精度压力传感器，确保试验力值的精准性、稳定性；

5、高速数据采集系统：采用基于ARM9的高速数据采集系统结构，采用了系统时钟电路设计、硬双缓冲实现连续采集存储并增加了系统抗干扰设计解决了信号采集的难题；

6、试验效率高：5min完成试验次数 冲击吸收实验（3次） 垂直变形试验（3次）；

7、控制交互界面：采用笔记本计算机，方便携带；

8、处理速度快：采用AD采集方式，最高速率达500KHz，处理能力与使用速度得到跨等级提升；

9、根据客户需求，配置丰富的软件交互界面（多语言环境满足不同国家/地区用户）；

10、采用便携式锂电池电源设计，用户现场测试时无需外接电源，即用即测，方便快捷，仪器电源待机时长达48h。

三、主要技术参数：

主要技术指标	指标参数
规格型号	T521-2型
落锤重量	20Kg±0.1Kg
落锤高度	55±0.25mm/120±0.25mm
螺旋弹簧直径	69±1.0mm
弹簧刚度	2000±60N/mm , 40±1.5N/mm
力值测量	6600N±2% , 1500N±2%
变形测量	±10±0.05mm
力值采集频率	大于1kHz
变形采集频率	大于1kHz
落锤频率	5min完成完整冲击/冲击吸收试验：3次
提锤高度精度	±0.02mm
提锤综合精度	±0.05mm
提锤方式	手动
力值采集	0.1～10KN±20N
采集频率	高于2kHz
变形采集	测量范围±10mm，测量精度0.02mm，采集频率高于2kHz
弹簧材质	采用70Si3MnA弹簧钢
控制方式	智能软件控制+笔记本电脑操作
报告方式	自动打印A4标准试验报告 （打印机需用户自备）
设备电源	便携式电源；功率：500W

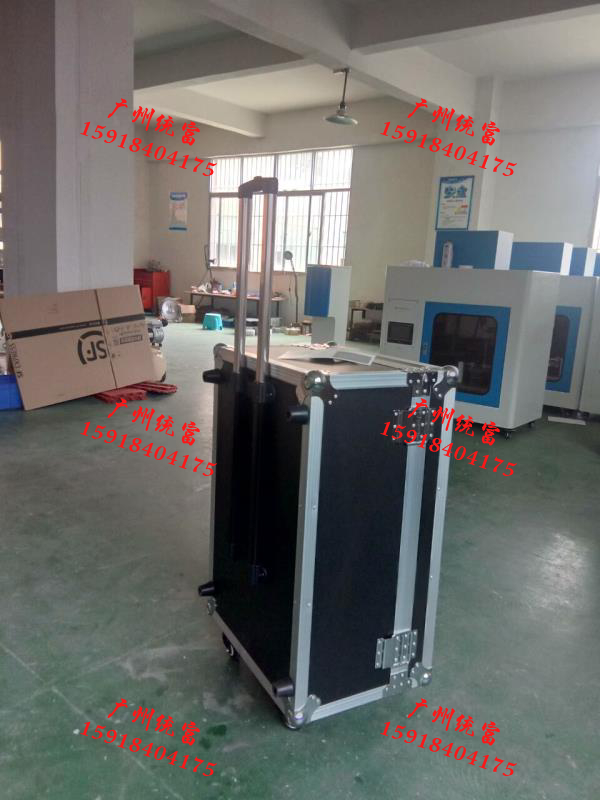

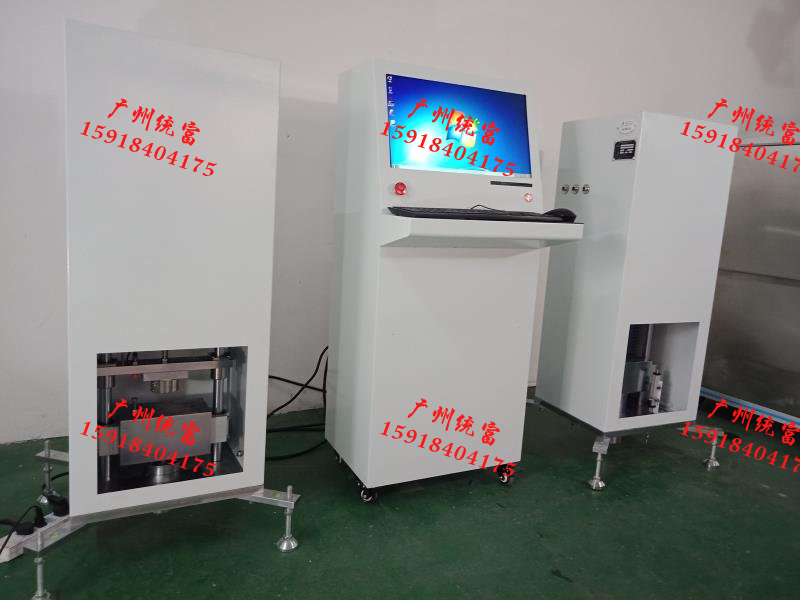

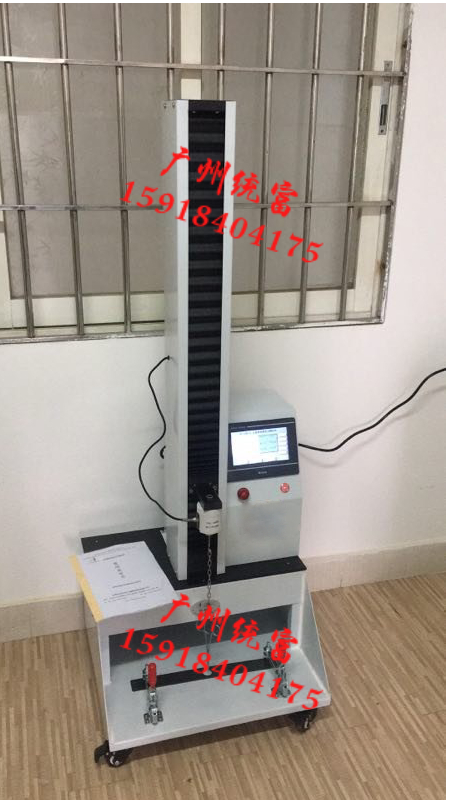

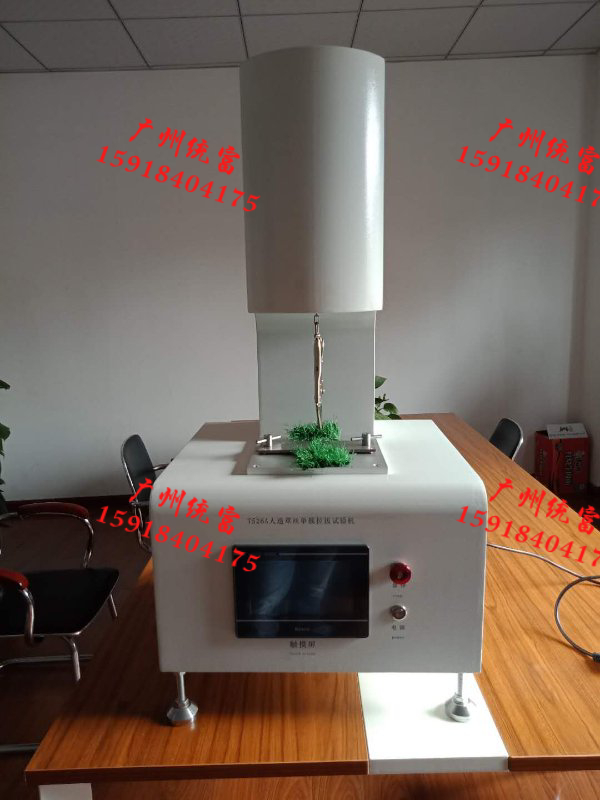

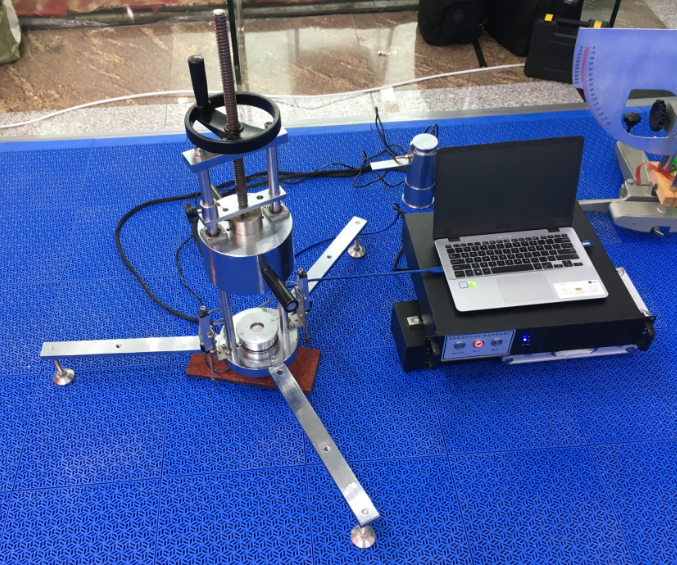

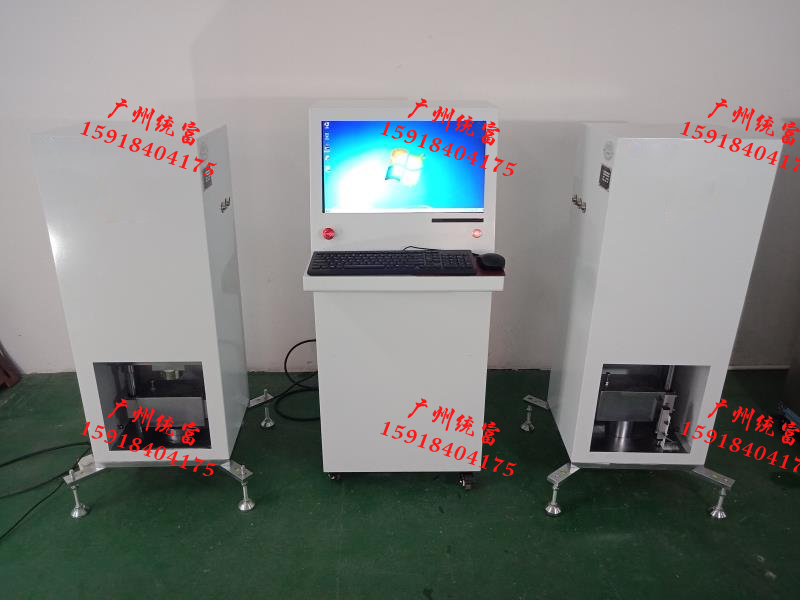

实图展示（欢迎前来咨询/采购！）
